钢丝缠绕机系列

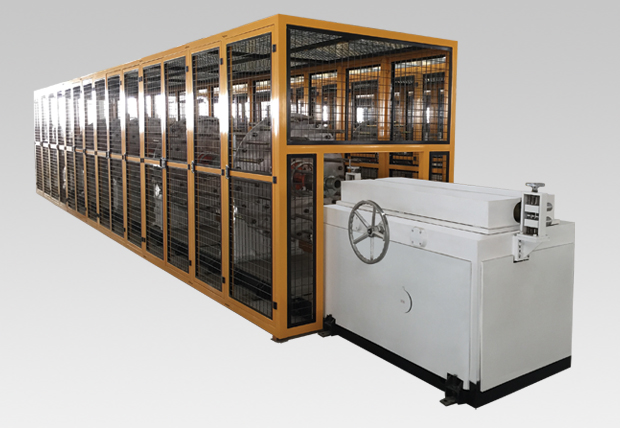

SCR系列钢丝缠绕机




SCR系列钢丝缠绕机
SCR系列钢丝缠绕机性能特点:

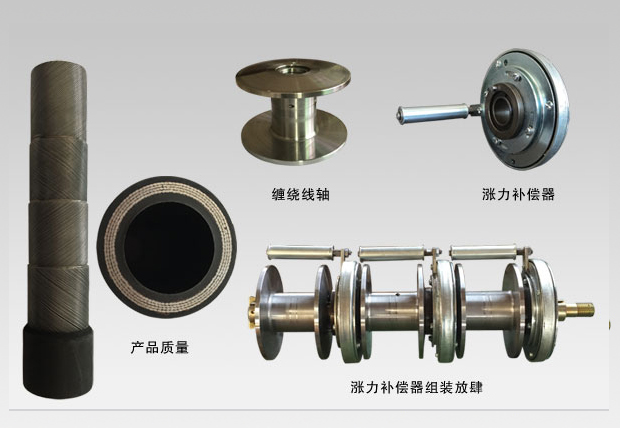

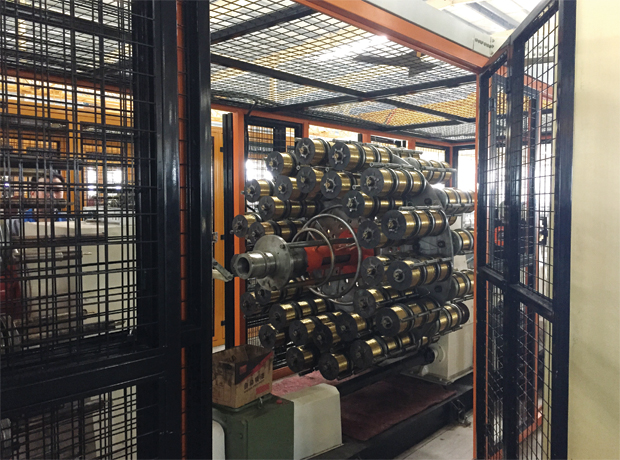

1.本机配备我公司设计的大容量滚动线轴和涨力补偿器(我公司产品),实现了每根钢丝单独控制涨力和机下预先调整保障了每根钢丝放线涨力一致,解决了大线轴与小线轴的涨力差,克服了缠绕旋转离心力,提高了缠绕质量,降低了钢丝的浪费,提高了工作效率50%以上。采用每盘行 程单独控制的设计,使每层钢丝缠绕时都能达到缠绕技术要求。
2.牵引机采用卧式软压牵引和硬齿面多变速箱设计,具有牵引力大,牵引速度平稳耐用等优点。

主要技术参数:
SCR系列钢丝缠绕机
产品型号
缠绕
线速度
(m/min)
胶管缠绕
范围
(m/min)
缠绕
节距
(mm)
中心
高度
(mm)
总功率
(kw)
线轴
容线量
(kg)
每盘钢丝
根数(根)
外形尺寸
(长×宽×高)
SCR120-4S
4
Φ6~Φ25
18-110
1110
40.5
9
120
11800×1600×2200
SCR180-4S
4
Φ10~Φ51
60-220
1300
40.5
9
180
14130×1900×2400
SCR200-4S
4
Φ16~Φ64
60-220
1300
40.5
9
200
14130×1900×2400
SCR180-220-4S
4
Φ64~Φ102
140-650
1266
78
18
182
14500×2140×2336
SCR210-270-4S
5
Φ76~Φ203
140-650
1354
78
18
210
14500×2260×2494
