钢丝合股机系列

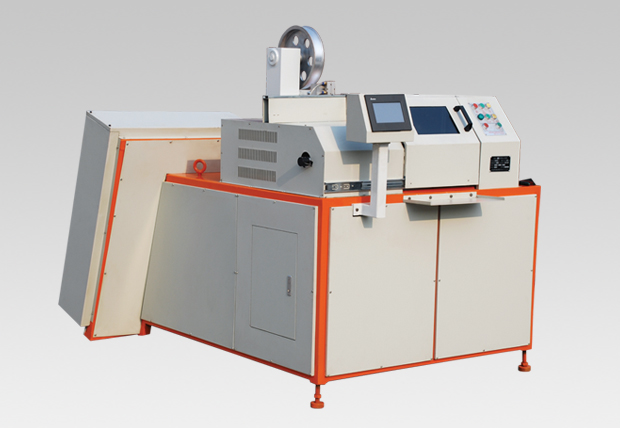

ZHG 系列数控经济型钢丝合股机



ZHG 系列数控经济型钢丝合股机
概述:

本设备是一种钢丝编织机辅助设备,主要用于将多根钢丝按照一定顺序缠绕在钢丝编织机机轴上供钢丝编织机编织时使用。 ZHG系列钢丝合股机是我公司自行研发设计的第三代钢丝合股机。

ZHG系列钢丝合股机结构特点:

1.收线部分采用全数字自动化控制(PLC+人机界面)大幅度降低了工人的操作难度,提高了排线、收线精度、同时也提高了合股质量和工作效率。

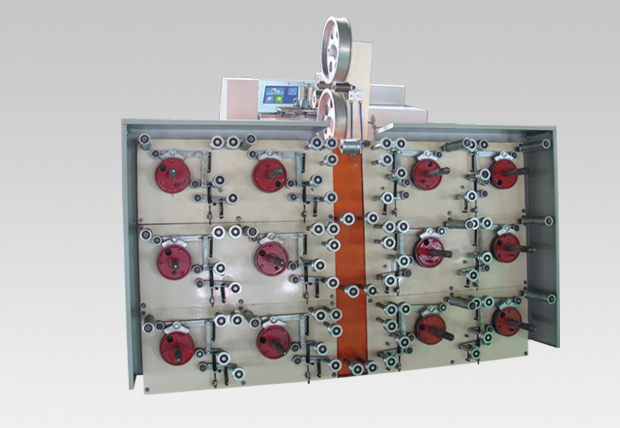

2.采用我公司自行研发设计的机械放线机构并增加机械涨力补偿,使放线涨力更加均匀,提高了合股质量降低了悬垂差。
断线自动停车。
3.定长收线功能。

主要技术参数:
ZHG数控经济型钢丝合股机
产品型号
主轴
转数
(m/s)
收线
控制方式
放线
控制方式
线轴最大
直径(mm)
钢丝直径
(mm)
外形尺寸
(长×宽×高)
ZHG-12
1850
PLC+人机界面+HMI
电气控制
mechanical
Φ180
Φ0.2-Φ0.4
1890×1740×1635
ZHG-18
1850
PLC+人机界面+HMI
电气控制
mechanical
Φ180
Φ0.2-Φ0.4
2730×1742×1635
